Binalardaki atık su tesisat sisteminde oluşan gürültüyü önlemek amacıyla tasarlanmıştır.

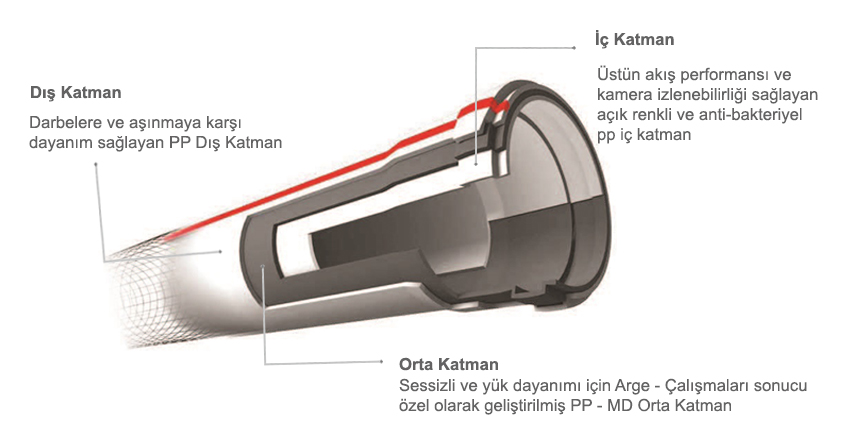

a. BOGENN DESIBELLA Çok Katmanlı Boru Teknolojisi
Borunun 3 katmanlı yapısı sessizlik için en ideal tasarımdır. Özel geliştirilmiş yüksek yoğunluklu mineral takviyeli orta katmanı ve İç/dış katmanda kullanılan PP hammadde sayesinde sistemin içindeki sesin sönümlenmesi sağlanır.
b. Geliştirilmiş Hammadde ile üretilen ek parçalar:
Ek parçalarda yüksek yoğunluklu ve ses sönümlenmesini sağlayan geliştirilmiş hammadde kullanılmaktadır. Sistemdeki sesin yayılmasını azaltan yeni tasarımlı ek parçalar ile çok daha yüksek ses emniyeti sağlanmaktadır.

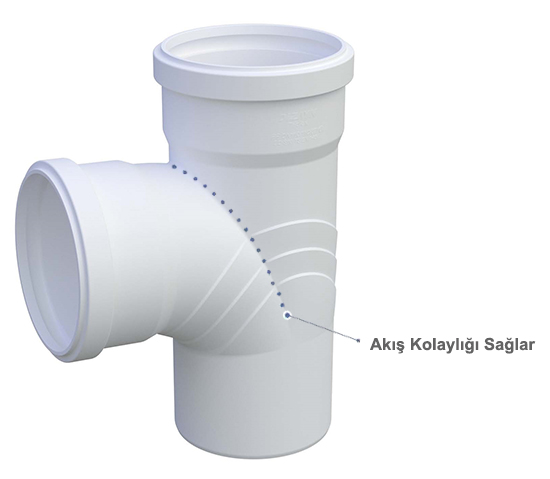

Aynı zamanda kritik ses noktaları için en önemli ek parçalardan olan dirsek ve Te için özel tasarım yapılmıştır. Akışkanın en hızlı çarptığı kritik bölgelerde ses dalgalarının iletilmesini azaltan tasarım ve bölgesel et kalınlığı artışı sayesinde üstün ses sönümlemesi sağlar.

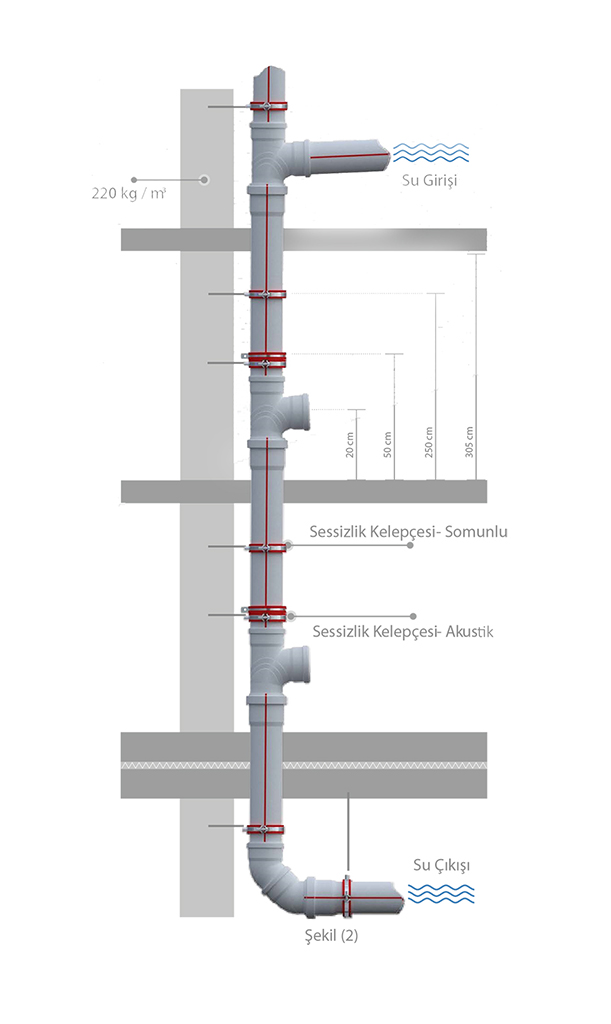

c. Sessizlik kelepçeleri:
Tavsiye edilen sessizlik kelepçelerinin kullanımıyla titreşim engellenir ve sesiz yan odalara geçişi engellenir.
Standartlar :
Boru ve ek parça : EN 1451-1
Sessizlik Testi: DIN 4109 , VDI 4100 , EN 14366
Conta Standardı: EN 681
Yangın dayanımı: DIN 4102, EN 13501-1
Teknik Özellikler:
|
Yapı
|
3 katmanlı Kompozit -(PP -PP MD - PP)
|
|
Hammadde
|
PP-H ( Polypropylene copolymer)
|
|
Yoğunluk
|
Borular: 1,30 g/cm3
Ek parçalar: 1,5 g/cm3
|
|
Sıcak su dayanımı
|
Anlık 110 °C, Kısa süreli 95 °C, uzun süreli 80 °C
|
|
Uzama Katsayısı
|
0,05 mm / m C
|
|
E-modülü
|
2400 - 3110 Mpa
|
|
Birleşme metodu
|
Muflu yapı ile PUSH-FİT birleşim, Contalı sistem, 0,5 bar sızdırmazlık
|
|
Uygulama Sınıfı
|
B ve BD ( bina içi ve bina dışı)
|
|
Toprak altı yük dayanımı
|
SN 8 (8.0 kN/m²)
|
|
Yangın Sınıfı
|
DIN 4102 B2 Sınıfı, EN 13501-1 E sınıfı
|
|
Sessizlik
|
saniyede 4 litrelik akışta 18 dB
|
|
Kimyasal Dayanım
|
PH 2 - PH 12
|
Üstünlükler:
• Kolay ve hızlı montaj
• EN 681 e uygun kauçuk conta ve yuvası sayesinde sızdırmazlık
• Kamera ile kolay izlenebilirlik için özel açık renkli iç yüzey
• Yüksek darbe dayanımı
• Muhteşem ses izolasyonu
• 50 yıllık ömür garantisi
• Yüksek toprak altı yük dayanımı
• Yüksek sıcaklık dayanımı
• Kimyasallara karşı yüksek dayanıklılık
• Düşük uzama katsayısı sayesinde sorunsuz tesisatlar
• Zehirli duman çıkartmaz
Sessizlik Değeri:
Binanıza göre tavsiyeler:
VDI 4100 ve DIN 4109 ses koruma seviyeleri belirlemiş ve özel şartnamelerin bu seviyelere göre olmasını tavsiye etmiştir. BOGENN DESIBELLA Çok Sessiz Atık Su Sistemi bütün gereksinimleri karşılamaktadır.
|
DEBİ Litre / Saniye |
0,5 |
1 |
2 |
4 |
|
EN 14366 |
15 |
17 |
19 |
20 |
|
DIN 4109 |
16 |
18 |
20 |
22 |
|
VDI 4100 |
13 |
15 |
16 |
18 |
